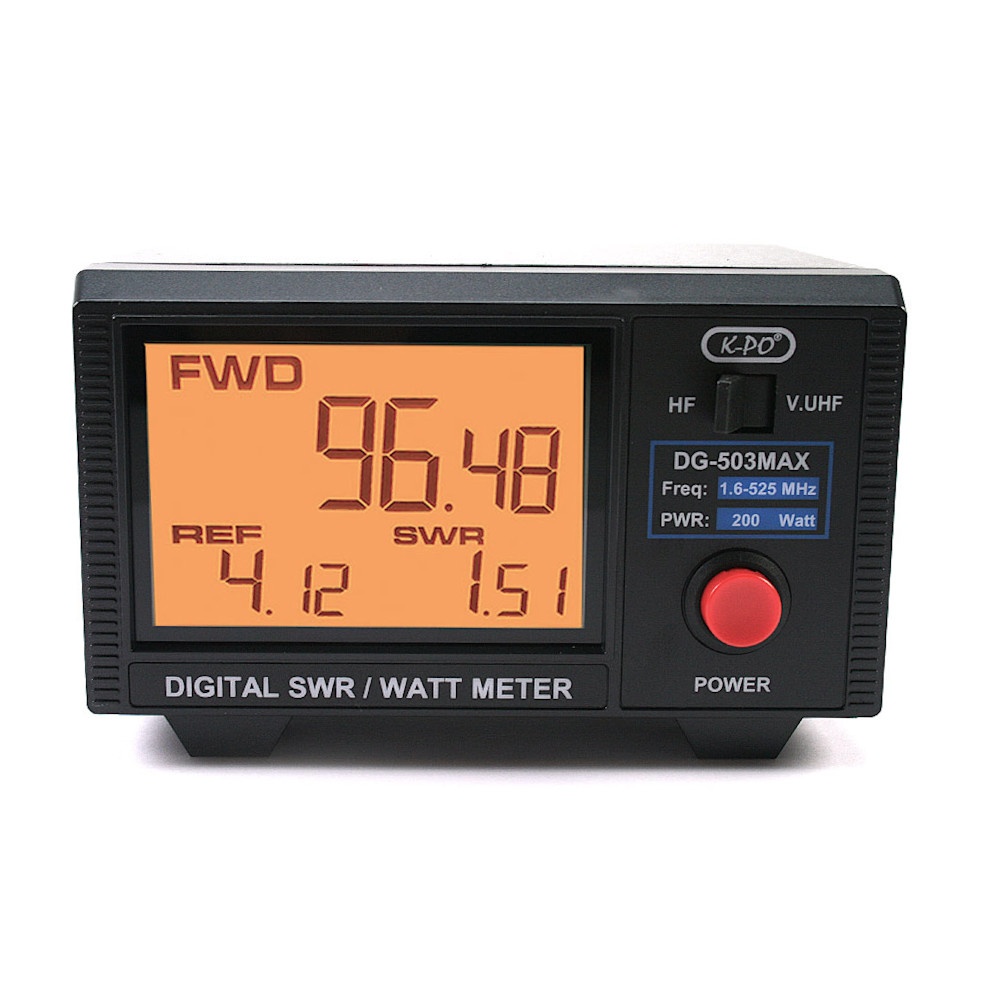

K-PO DG-503-MAX Noua Versiune, este un instrument de măsură digital de înaltă precizie, esențial pentru orice entuziast sau profesionist în domeniul radiocomunicațiilor.

De ce ,,MAX"? Noua versiune MAX, are functie PEP pentru masurarea SSB-PEP si AM-PEP.

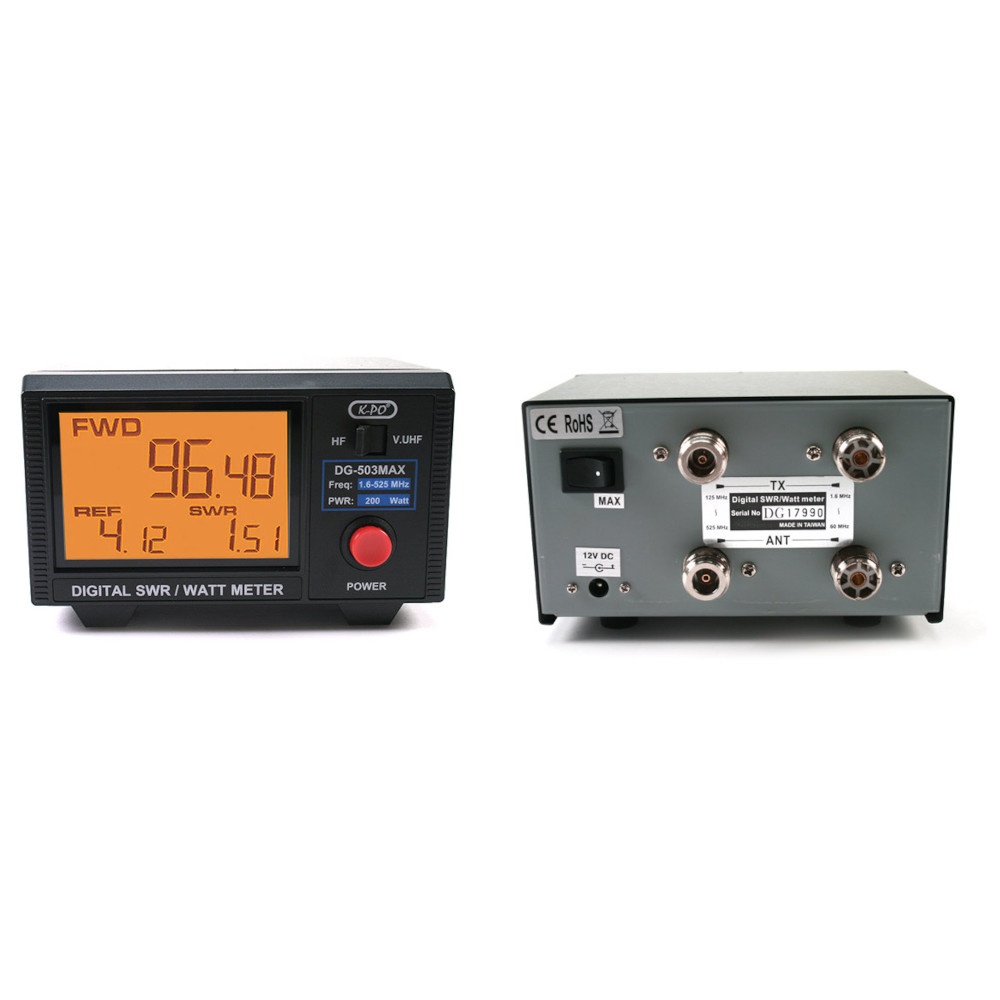

Noua versiune are un comutator pe panoul din spate pentru activarea modului MAX.

De asemenea, aparatul are capacitatea unica de a masura modulatia Digitala incluzand DMR, FDMA si TDMA.

Acest SWR (Standing Wave Ratio) și PWR (Power) metru dual-band permite monitorizarea exactă a undelor staționare și a puterii transmise în două game de frecvență vitale: 1.6-60 MHz (unde scurte și VHF joase) și 125-525 MHz (VHF înalte și UHF). Designul său modern, ecranul LCD mare și funcționalitățile avansate îl fac un instrument indispensabil pentru optimizarea performanței antenelor și a emițătoarelor-receptoarelor radio.

Caracteristici Principale:

• Funcționalitate Dual-Band: Acoperă două game largi de frecvență:
  • Band 1: 1.6 - 60 MHz
  • Band 2: 125 - 525 MHz
• Măsurare Precisă a SWR: Oferă o citire exactă a raportului undelor staționare, un indicator crucial pentru eficiența transferului de putere către antenă. Un SWR ridicat poate indica probleme cu antena, cablul coaxial sau conexiunile, putând duce la pierderi de putere și chiar la deteriorarea echipamentului.
• Măsurare Putere (PWR): Măsoară puterea de ieșire a emițătorului în trei scări selectabile, oferind flexibilitate pentru diverse aplicații și nivele de putere:
  • Band 1+2 (1.6-525 MHz): 200W

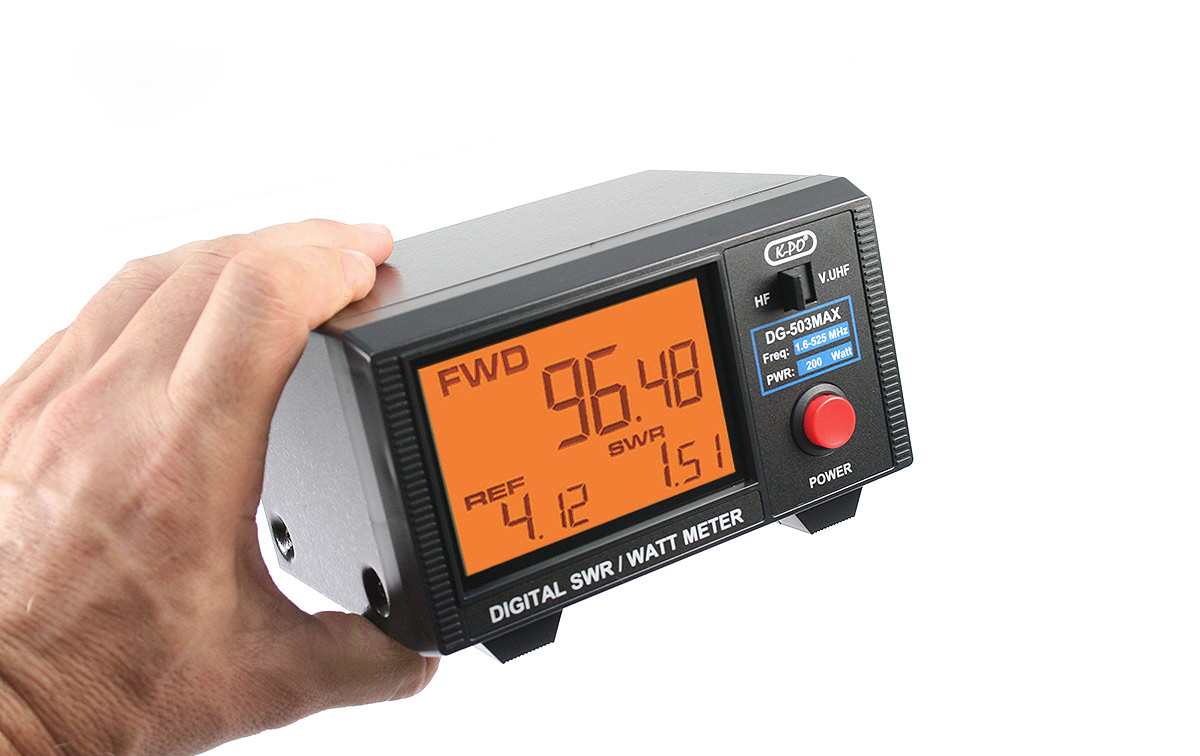

• Ecran LCD Mare și Iluminat: Afișajul digital clar și iluminat permite citirea ușoară a valorilor SWR și puterii, chiar și în condiții de iluminare slabă.
• Masurare modulatie digitala.
• Afișare Simultană: Majoritatea versiunilor permit afișarea simultană a valorilor SWR și a puterii (fie puterea medie, fie puterea de vârf - în funcție de model și setări).
• Indicație Putere Vârf (PEP): Unele modele pot include o funcție de măsurare a puterii de vârf (Peak Envelope Power), importantă pentru semnalele modulate, cum ar fi cele utilizate în comunicațiile SSB si AM.
• Calibrare Simplă: Procesul de calibrare este intuitiv, asigurând măsurători precise.

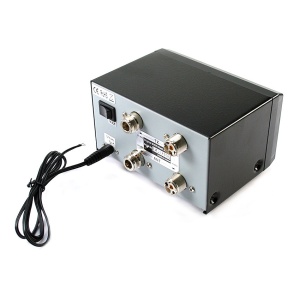

• Conectori Standard: Echipat cu conectori SO-239 si conectori N pentru VHF/UHF, compatibili cu majoritatea cablurilor coaxiale utilizate în radiocomunicații.
• Conectori SO239 female: pentru masurarea HF/6m
• Conectori N female: pentru masurarea VHF/UHF
• Design Compact și Robust: Carcasa este concepută pentru a fi durabilă și ușor de transportat și utilizat în diverse locații.
• Alimentare Externă: Necesită o sursă de alimentare externă de 13.8V DC pentru funcționarea ecranului LCD și a circuitelor de măsurare. Cablul de alimentare este inclus.

Specificații Tehnice:

• Gama de Frecvență:
  • Band 1: 1.6 - 60 MHz
  • Band 2: 125 - 525 MHz
• Gama de Putere Măsurată:
  • Band 1 + 2: 0-200W
• Impedanță: 50 Ohmi
• Precizie: În general, ± 5% (variații pot exista în funcție de gamă și nivelul de putere)
• Pierdere de Inserție: Foarte scăzută, pentru a minimiza impactul asupra semnalului transmis.
• Conectori: SO-239 (PL-259 female) si conectori N female
• Alimentare: 13.8V DC (mufă standard), cablu alimentare inclus
• Dimensiuni: Aproximativ 140 x 84 x 122 mm
• Greutate: 750 g

Beneficii pentru Utilizator:

• Diagnosticarea Problemelor Antenei: Permite identificarea rapidă a problemelor legate de acordul antenei, cabluri sau conectori, prevenind pierderile de putere și deteriorarea echipamentului.
• Optimizarea Performanței Transmisiei: Asigură un transfer maxim de putere către antenă, rezultând într-un semnal mai puternic și o acoperire mai bună.
• Protecția Echipamentului: Monitorizarea SWR ajută la prevenirea deteriorării etajului final de putere al emițătorului, cauzată de un SWR ridicat.
• Verificarea Puterii de Ieșire: Permite confirmarea faptului că emițătorul funcționează la nivelul de putere dorit.
• Ușor de Utilizat: Interfața intuitivă și ecranul digital facilitează utilizarea chiar și pentru începători.
